1、EN 50264特殊防火性能鐵路車輛標準壁厚電纜

執行歐洲標準

EN 50264-1、EN 50264-2-1 、EN 50264-2-2 、EN 50264-3-1、EN 50264-3-2；符合BS 6853、DIN 5510 。

適用范圍

本產品適用于額定電壓3.6/6千伏及以下鐵路車輛設備的供配電裝置。

使用特性

采用鍍錫軟銅導體和無鹵低煙阻燃絕緣和護層材料，產品具有耐熱、耐油、耐酸堿、耐寒、耐磨和抗臭氧等特點，物理機械性能優良，安裝方便，使用安全，運行可靠。在火災時能有效限制火的傳播和煙氣的釋放，避免對人員造成危險。

使用溫度：-40 ～ 90℃

短路溫度：200℃（短路時間5秒）

物理機械性能

老化試驗（120℃×240h）

--抗張強度變化率：±30%

--斷裂伸長率變化率：±30%

耐油性（浸油：100℃×240h）

--抗張強度變化率：±30%

--斷裂伸長率變化率：±40%

電氣性能

額定電壓Uo

--無護套電纜：0.6KV/1KV；1.8KV/3KV

--護套電纜：1.8KV/3KV；3.6KV/6KV

耐電壓

燃燒性能

特殊危險級別識別標志

 電纜結構示意圖

      EN 50264-2-1護套電纜

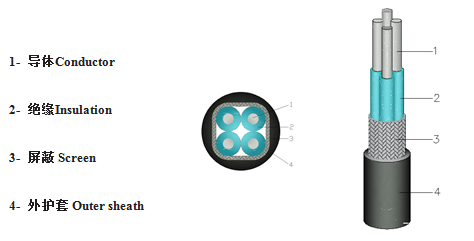

EN 50264-3-2多芯屏蔽電纜

2、EN 50306特殊防火性能的鐵路車輛薄壁電纜

執行歐洲標準

EN 50306-1、EN 50306-2、EN 50306-3、EN 50306-4；符合BS 6853、 DIN 5510。

適用范圍

本產品適用于額定電壓300伏及以下要求小型化和輕型化電線電纜的鐵路車輛設備的用電裝置。同樣適用于其它要求小型化和輕型化電線電纜的用電裝置。

使用特性

電纜采用鍍錫軟銅導體和無鹵低煙阻燃絕緣和護層材料，運用薄壁制造技術生產，產品體積小，重量輕，具有耐熱、耐油、耐酸堿、耐寒、耐磨和抗臭氧等特點，物理機械性能優良，安裝方便，使用安全，運行可靠。在火災時能有效限制火的傳播和煙氣的釋放，避免對人員造成危險。

使用溫度：-40 ～ 105℃

短路溫度160℃（短路時間5秒）

電氣性能

額定電壓：300V（對地）

成品耐電壓：AC.2000V，5min；DC.4800V,5min

絕緣電阻（MΩ.km）：20℃時≥600-400；90℃時≥0.30-0.20

物理機械性能

耐油性：100±2℃×24h，1.5KV/1min，無擊穿。

耐臭氧：25±2℃×24h，1.5KV/1min，無裂紋。

低溫彎曲：-40±2℃，無裂紋。

特殊危險級別識別標志

產品標記說明

電纜結構示意圖

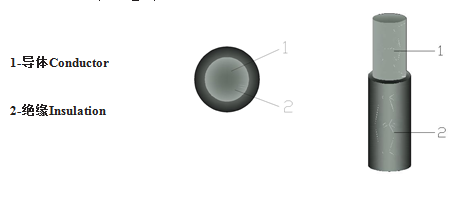

     EN 50306-2單芯電線

     EN 50306-3多芯屏蔽薄壁護套電纜

     EN 50306-4多芯屏蔽護套電纜

     EN 50306-4分屏蔽內護套和外護套多對電纜

3、EN 50382特殊防火性能鐵路車輛用高溫電力電纜

產品歐洲標準

EN 50382-1、EN 50382-2；符合BS 6853、DIN 5510

適用范圍

本產品適用于額定電壓3.6/6千伏及以下、具有120℃或150℃使用溫度的鐵路車輛設備供配電裝置的電纜。

使用特性

采用鍍錫軟銅導體和無鹵抗撕裂硅橡膠絕緣和無鹵低煙聚烯烴材料擠包，產品具有耐高溫、耐油、耐酸堿、耐磨和抗臭氧等特點，物理機械性能優良，安裝方便，使用安全，運行可靠。在火災時能有效限制火的傳播和煙氣的釋放，避免對人員造成危險。

額定電壓Uo：1800V、3600V。

電壓試驗（50Hz）： 6500V、11kV。

使用溫度：-25 ～ 150℃，短路溫度：350℃（短路時間5秒）

物理機械性能

抗張強度：≥6MPa

伸長率：≥160%

耐臭氧：25±2℃×24h,無開裂。

電氣性能

介電強度：額定電壓1.8KV，最小擊穿電壓10KV

               額定電壓3.6KV，最小擊穿電壓20KV

泄漏電流：≤5mA

絕緣直流電源試驗

燃燒性能

特殊危險級別識別標志

產品標記說明

電纜結構示意圖

EN 50382-2無護套電纜

EN 50382-2護套電纜
